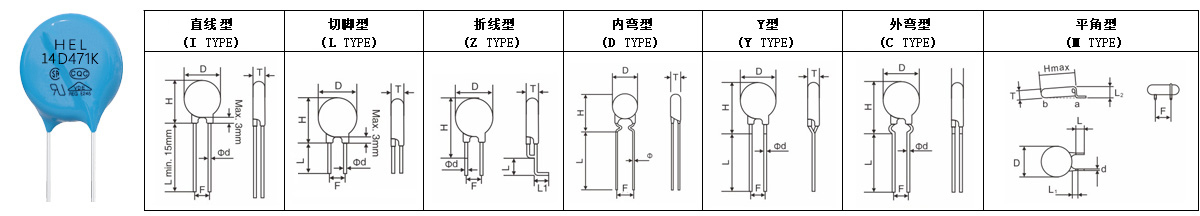

單位Unit：mm
| 系列 Series |
壓敏電壓 Varistor Voltage |
厚度 Tmax |
|---|---|---|
| 14D | 18V ~ 39V | 4.6 |
| 47V ~ 68V | 5.1 | |
| 82V ~ 150V | 4.6 | |
| 180V ~ 270V | 5.1 | |
| 330V ~ 390V | 5.6 | |
| 430V ~ 560V | 6.2 | |
| 620V ~ 780V | 7.2 | |
| 820V ~ 1200V | 8.4 | |
| 1300V ~ 1500V | 9.5 | |
| 1600V ~ 1800V | 11.3 |
注：如果腳型為外彎等非直線型，則通常Hmax=22mm
| 型號規格 | 壓敏電壓 | 最大允許使用電壓 | 最大限制電壓 | 通流容量 | 靜態功率 | 能量耐量 | 靜態電容量 （參考值） |
下載 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| V1mA (V) |
AC (V) |
DC (V) |
V50A (V) |
Imax (8/20μs) (A) |
In(15次) (8/20μs) （A） |
（W） | (10/1000μs)（J） | 1kHz (PF) |
||
| HEL 14D180K | 18（16～20） | 11 | 14 | ·38 | 1000 | — | 0.1 | 5.7 | 18000 | 下載 |
| HEL 14D220K | 22（20～24） | 14 | 18 | ·43 | 1000 | — | 0.1 | 7 | 15000 | 下載 |
| HEL 14D270K | 27（24～30） | 17 | 22 | ·53 | 1000 | — | 0.1 | 8.5 | 10000 | 下載 |
| HEL 14D330K | 33（30～36） | 20 | 26 | ·65 | 1000 | — | 0.1 | 10 | 8500 | 下載 |
| HEL 14D390K | 39（35～43） | 25 | 31 | ·77 | 1000 | — | 0.1 | 12 | 7500 | 下載 |
| HEL 14D470K | 47（42～52） | 30 | 38 | ·93 | 1000 | — | 0.1 | 15 | 6500 | 下載 |
| HEL 14D560K | 56（50～62） | 35 | 45 | ·110 | 1000 | — | 0.1 | 18 | 5600 | 下載 |
| HEL 14D680K | 68（61～75） | 40 | 56 | ·135 | 1000 | — | 0.1 | 21 | 4700 | 下載 |
| HEL 14D820K | 82（74～90） | 50 | 65 | 135 | 4500 | 3,000 | 0.6 | 26 | 3900 | 下載 |
| HEL 14D101K | 100（90～110） | 60 | 85 | 165 | 4500 | 3,000 | 0.6 | 32 | 3400 | 下載 |
| HEL 14D121K | 120（108～132） | 75 | 100 | 200 | 4500 | 3,000 | 0.6 | 38 | 3100 | 下載 |
| HEL 14D151K | 150（135～165） | 95 | 125 | 250 | 4500 | 3,000 | 0.6 | 47 | 3000 | 下載 |
| HEL 14D181K | 180（162～198） | 115 | 150 | 300 | 4500 | 3,000 | 0.6 | 57 | 1030 | 下載 |
| HEL 14D201K | 200（185～225） | 130 | 170 | 340 | 4500 | 3,000 | 0.6 | 63 | 970 | 下載 |
| HEL 14D221K | 220（198～242） | 140 | 180 | 360 | 4500 | 3,000 | 0.6 | 69 | 840 | 下載 |
| HEL 14D241K | 240（216～264） | 150 | 200 | 395 | 4500 | 3,000 | 0.6 | 76 | 710 | 下載 |
| HEL 14D271K | 270（243～297） | 175 | 225 | 455 | 4500 | 3,000 | 0.6 | 85 | 650 | 下載 |
| HEL 14D301K | 300（270～330） | 195 | 250 | 505 | 4500 | 3,000 | 0.6 | 95 | 600 | 下載 |
| HEL 14D331K | 330（297～363） | 210 | 275 | 550 | 4500 | 3,000 | 0.6 | 104 | 550 | 下載 |
| HEL 14D361K | 360（324～396） | 230 | 300 | 595 | 4500 | 3,000 | 0.6 | 113 | 500 | 下載 |
| HEL 14D391K | 390（351～429） | 250 | 320 | 650 | 4500 | 3,000 | 0.6 | 123 | 480 | 下載 |
| HEL 14D431K | 430（387～473） | 275 | 350 | 710 | 4500 | 3,000 | 0.6 | 136 | 440 | 下載 |
| HEL 14D471K | 470（423～517） | 300 | 385 | 775 | 4500 | 3,000 | 0.6 | 148 | 420 | 下載 |
| HEL 14D511K | 510（459～561） | 320 | 418 | 842 | 4500 | 3,000 | 0.6 | 148 | 390 | 下載 |
| HEL 14D561K | 560（504～616） | 350 | 460 | 920 | 4500 | 3,000 | 0.6 | 148 | 360 | 下載 |
| HEL 14D621K | 620（558～682） | 385 | 505 | 1,025 | 4500 | 3,000 | 0.6 | 148 | 320 | 下載 |
| HEL 14D681K | 680（612～748） | 420 | 560 | 1,120 | 4500 | 3,000 | 0.6 | 148 | 290 | 下載 |
| HEL 14D751K | 750（675～825） | 460 | 615 | 1,240 | 4500 | 3,000 | 0.6 | 158 | 260 | 下載 |
| HEL 14D781K | 780（702～858） | 485 | 640 | 1,290 | 4500 | 3,000 | 0.6 | 164 | 230 | 下載 |
| HEL 14D821K | 820（738～902） | 510 | 670 | 1,355 | 4500 | 3,000 | 0.6 | 172 | 230 | 下載 |
| HEL 14D911K | 910（819～1001） | 550 | 745 | 1,500 | 4500 | 3,000 | 0.6 | 191 | 200 | 下載 |
| HEL 14D951K | 950（855～1045） | 580 | 780 | 1,570 | 4500 | 3,000 | 0.6 | 199 | 190 | 下載 |
| HEL 14D102K | 1000（900～1100） | 625 | 825 | 1,650 | 4500 | 3,000 | 0.6 | 210 | 180 | 下載 |
| HEL 14D112K | 1100（990～1210） | 680 | 895 | 1,815 | 4500 | 3,000 | 0.6 | 231 | 150 | 下載 |
| HEL 14D152K | 1500（1350～1650） | 900 | 1220 | 2,475 | 4500 | 3,000 | 0.6 | 312 | 140 | 下載 |
| HEL 14D182K | 1800（1620～1980） | 1000 | 1465 | 2,970 | 4500 | 3,000 | 0.6 | 378 | 120 | 下載 |
·180至680最大限制電壓測試電流是10A
| 產品級別 Product Level |
K 普通型 Coventional Version |
KJ 加強型 Enhanced Version |
KH 超強型 Super Enhanced Version |
KX 訂制型 Custom made Version |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格?
Part No. |
壓敏電壓 V1mA(V) |
1次脈沖最大電流 Withstanding Surge Current (Imax) (A) |
電流沖擊（In)
Impulse Current 15 times 8/20μs (A) |
1次脈沖最大電流 Withstanding Surge Current (Imax) (A) |
電流沖擊（In)
Impulse Current 15 times 8/20μs (A) |
1次脈沖最大電流 Withstanding Surge Current (Imax) (A) |
電壓沖擊 40次 Impulse Voltage 40 times (1.2/50μs) (V) |
超出左邊欄的 脈沖標準的 特殊規格 Super High Energy |
||||
| 5D | 82～750 | 400 | 150 | 800 | 250 | 800 | 1000 | 舉例1 Example
14D滿足20D的 脈沖性能要求 14D instead of 20D 舉例2 Example HEL14D561KX能達到 6KV/3KA 100次 HEL14D561KX reach 6KV/3KA 100 times? |
||||
| 7D | 82～820 | 1200 | 500 | 1750 | 1000 | 1750 | 2000 | |||||
| 10D | 82～1800 | 2500 | 1500 | 3500 | 1500 | 3500 | 4000 | |||||
| 14D | 82～1800 | 4500 | 3000 | 6000 | 3000 | 6000 | 6000 | |||||
| 20D | 82～1800 | 6500 | 3000 | 10000 | 5000 | 10000 | 10000 | |||||
| 5D | 18～68 | 100 | — | 250 | 150 | — | — | |||||
| 7D | 18～68 | 250 | — | 500 | 250 | — | — | |||||
| 10D | 18～68 | 500 | — | 1000 | 500 | — | — | |||||
| 14D | 18～68 | 1000 | — | 2000 | 1000 | — | — | |||||
| 20D | 18～68 | 2000 | — | 3000 | 1000 | — | — | |||||
| 符合國際、國家的 標準編號 In accordance with International and National Standards |
IEC61051-1????? ??? GB/T10193 IEC61051-2????? ??? GB/T10194 IEC61051-2-2?????? GB/T10195 CSA-C22.2 UL1449? |
包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC60950-1:2005/Annex Q??? GB4943.1-2011?? GB8898-2011??? UL1449? |
包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC61000-4-5?? GB/T17626.5??? IEC61643-331?? GB/T18802.331 |
|||||||||
備注：上表KH超強型“電壓沖擊”40次僅適用于壓敏電壓430V及其以上規格的產品。
Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.
| 型號規格 | 5D | 7D | 10D | 14D | 20D |
|---|---|---|---|---|---|
| 180 |
 |
|
|
|
|
| 220 | |||||
| 270 | |||||
| 330 | |||||
| 390 | |||||
| 470 | |||||
| 560 | |||||
| 680 | |||||
| 820 |
 |
|
|
|
|
| 101 | |||||
| 121 | |||||
| 151 | |||||
| 181 | |||||
| 201 |
|
|
 |
|
|
| 221 | |||||
| 241 | |||||
| 271 | |||||
| 301 | |||||
| 331 | |||||
| 361 | |||||
| 391 | |||||
| 431 |
|
|
|
|
|
| 471 | |||||
| 511 |
|
||||
| 561 | |||||
| 621 |
|
||||
| 681 |
|
|
|||
| 751 | —— | ||||
| 781 | |||||
| 821 | |||||
| 911 | —— | —— | |||
| 951 | |||||
| 102 | |||||
| 112 | |||||
| 152 | —— | —— |
|
|
|
| 182 | —— | —— |
|
|
|

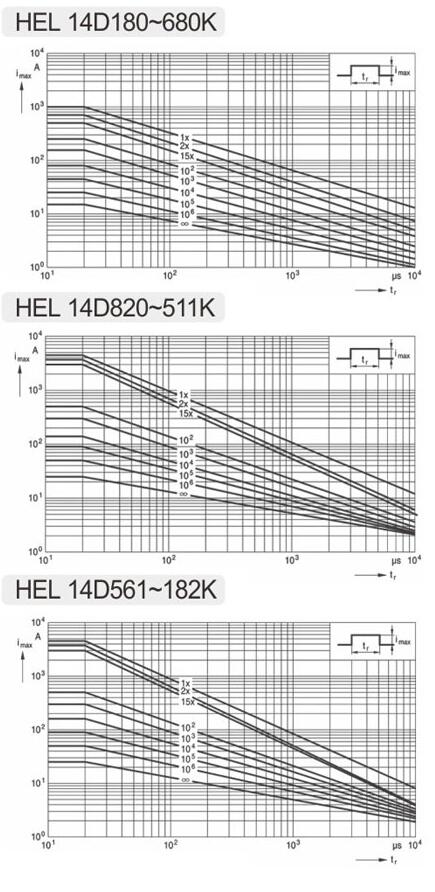

橫軸是沖擊時間即浪涌波型寬度，縱軸是沖擊電流峰值，
線上的數字是沖擊次數；
Maximum surge current imax = f(tr,pulse train)

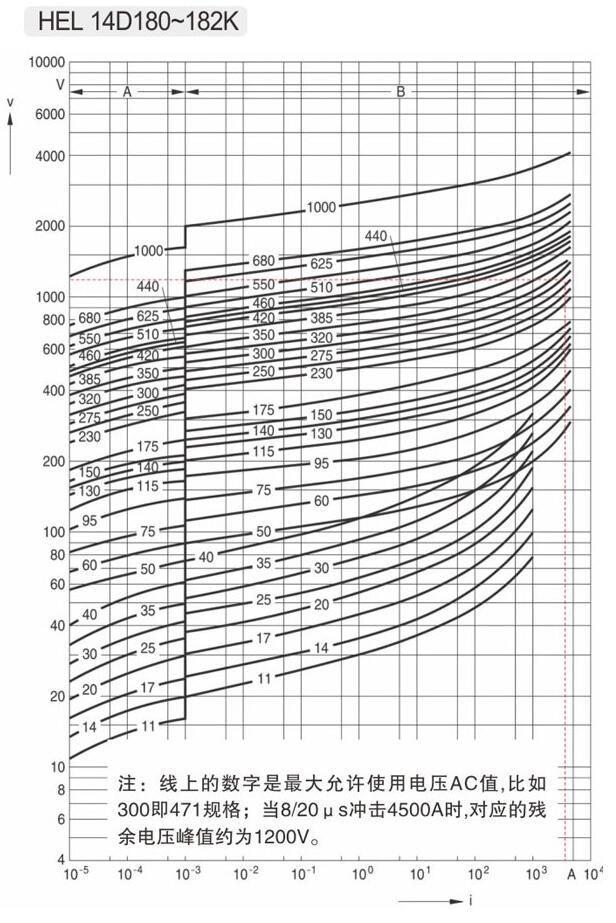

A區是泄漏電流區， A=Leakage current,
B區是沖擊電流與限制電壓對應區
B = Protection level for worst-case varistor tolerances
